Audio Queueについて

本章では、Mac OS XにおけるAudio Queueの能力、アーキテクチャ、そして内部の仕組みを学びます。 Audio Queueサービスが録音や再生に使用する、Audio Queue、Audio Queue Buffer、そしてコールバック関数を紹介します。 また、Audio Queueのステータスやパラメータについても見ていきます。 本章を終える頃には、あなたはこの技術を効果的に使うために必要となる概念を、理解していることでしょう。

Audio Queueは、Mac OS Xで音声の記録、再生を行うために使用するソフトウェアオブジェクトです。 AudioQueueRefという不透明型で表され、AudioQueue.hヘッダファイルで宣言されています。

Audio Queueは以下の働きをします:

• 音声装置との接続
• メモリ管理
• 必要に応じて、音声圧縮形式に見合ったコーデックの使用
• 録音や再生の調停（mediating）

Audio Queueは他のCore Audioインタフェースと一緒に利用することが出来、比較的少ないコード量でアプリケーションに完全なデジタル音声の記録、再生策を構築します。

全てのAudio Queueは、以下の構成要素から成る同じ一般的な構造を持ちます:

• 少数の音声データの一時的な保管場所となる、一組のAudio Queue Buffer（a set of audio queue buffers）
• Audio Queue Bufferの規則正しい列であるAudio Buffer Queue
• あなたが記述するAudio Queueコールバック関数

アーキテクチャは、Audio Queueの用途が録音なのか再生なのかによって変わります。 その違いは、Audio Queueが自身の入出力を接続方法と、コールバック関数の役割にあります。

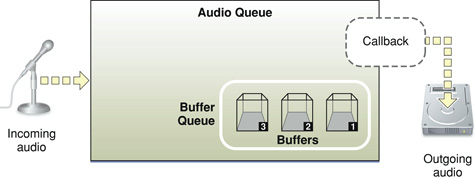

録音用途のAudio QueueはAudioQueueNewInput関数で生成され、図1-1で示す構造を持ちます。

図1-1 録音用Audio Queue

録音用Audio Queueの入力側は通常、マイクといった外部の音声ハードウェアと接続されます。 標準の状態では（in the default case）、音声はユーザーがシステム環境設定で設定した、システムのデフォルト音声入力装置から入ってきます。

録音用Audio Queueの出力側は、あなたが記述するコールバック関数を利用します。 ディスクに記録する時は、バッファがAudio Queueから受信した新しい音声データを、コールバックが音声ファイルへと記録します。 しかし、録音用Audio Queueの用途はファイルへの書き込みだけに留まりません。 例えばもう1つの使い方として、リアルタイム音声解析にも利用できます。 このような場合、コールバックは音声データを直接アプリケーションに提供すればよいでしょう。

“録音用Audio Queueのコールバック関数” で、このコールバックについてより詳しく学びます。

全てのAudio Queueは、録音であろうが再生であろうが、1つないしそれ以上のAudio Queue Bufferを持ちます。 これらバッファは、Buffer Queueと呼ばれる特定の配列の中に配置されます。 図中、Audio Queue Bufferは（データで）埋められた順に番号付けがなされます。これは、バッファがコールバックに渡された順番と一致します。

“Buffer Queueとエンキュー”で、Audio Queueがそのバッファを扱う方法について学びます。

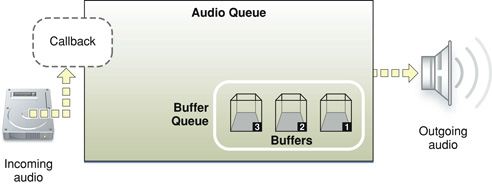

再生用途のAudio Queue（AudioQueueNewOutput関数で生成されます）は、図1-2に示す構造を持ちます。

図1-2 再生用Audio Queue

再生用Audio Queueでは、コールバックは入力側にあります。 そのコールバックは、ディスク（または他のソース）から音声データの取得と、Audio Queueへのデータ引き渡しの責任を負います。 また、再生コールバックは再生するデータが無くなった際、Audio Queueに停止指示を伝えます。 “再生用Audio Queueのコールバック関数” で、このコールバックについてより詳しく学びます。

再生用Audio Queueの出力は通常、スピーカといった外部音声ハードウェアに接続されます。 標準の状態では（in the default case）、音声はユーザーがシステム環境設定で設定した、システムのデフォルト音声出力装置から出力されます。

Audio Queue Bufferは、AudioQueue.hヘッダファイルで宣言されている、AudioQueueBufferRef型のデータ構造です:

typedef struct AudioQueueBuffer {
    const UInt32   mAudioDataBytesCapacity;
    void *const    mAudioData;
    UInt32         mAudioDataByteSize;
    void           *mUserData;
} AudioQueueBuffer;

typedef AudioQueueBuffer *AudioQueueBufferRef;

上記リスト中で強調表記されている（訳註:本Wikiの仕様上、ここでは強調表記されていません）mAudioData領域はバッファを指していますが、本質的には、録音や再生に使用される音声データの一時的な塊を格納する、メモリ区画です。 （構造体の）他のメンバが持つ情報は、Audio Queueがバッファを管理するのに使用されます。

Audio QueueはAudio Queue Bufferをいくつでも持つことが出来ます−つまり、アプリケーションで幾つ必要かを決めます。 通常、この個数は3個です。 これにより、バッファの1つがディスクへの書き出しで使用される一方で、2つめのバッファで新しい音声データの受け取りを可能にします。 残りの3つ目のバッファは、ディスク入出力の遅延等を吸収する目的で、必要となれば利用されます。 図1-3は、その様子を示しています。

Audio Queueは、これらバッファの全てのメモリ管理を行います。 この仕掛け（helps）は、開発者がアプリケーションに録再機能を追加する労力を低減（improve）します。 またこれは、資源利用の最適化も図ります。

AudioQueueBufferデータ構造の完全な解説は、Audio Queue Services Referenceをご覧下さい。

The buffer queue is what gives audio queues, and indeed Audio Queue Services, their names. “Audio Queueのアーキテクチャ”では、Buffer Queue−順番に並んだバッファ列-を見て来ました。 それでは、録音、再生におけるBuffer Queueの管理のし方について学びましょう。 特に、Audio Queue BufferをBuffer Queueに追加する、エンキューについて学習します。 実装するものが録音か再生かに因らず、エンキューはコールバックがしなければならない仕事です。

録音の場合、Audio Queue Bufferの1つは、マイクなどの入力装置から得られる音声データで埋められます。 Buffer Queue中の残りのバッファは、現在使用中のバッファの後ろに並べられ、音声データで埋められる順番を待ちます。

Audio Queueは得られたバッファ順に、バッファを音声データで満たし、コールバックに渡します。 図1-3はAudio Queueを用いた録音作業の様子を示しています。

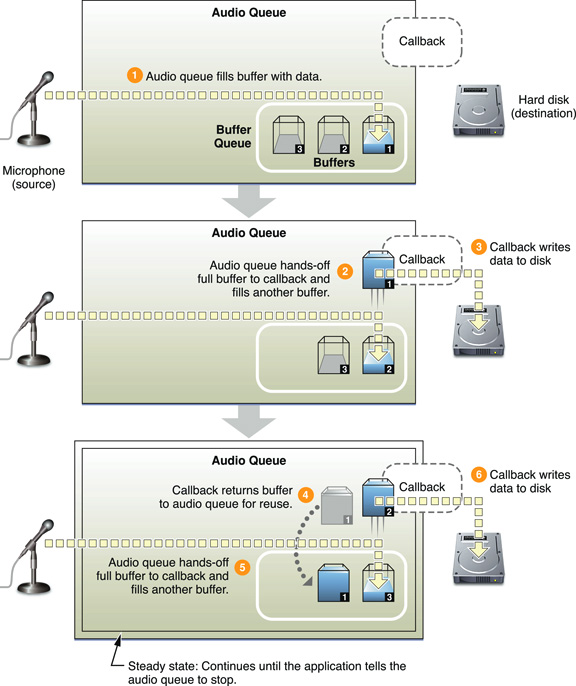

図1-3 録音プロセス

図1-3の手順1で、録音を開始します。 Audio Queueは得た音声データでバッファを埋めます。

手順2において、最初のバッファは既に埋められています。 Audio Queueはコールバックを呼び出し、コールバックに満タンのバッファ（buffer 1）を渡します。 手順3で、コールバックはそのバッファの中身を音声ファイルへ書き出します。 時を同じくして、Audio Queueは別のバッファ（buffer 2）を新しく得られたデータで埋めます。

手順4で、コールバックは書き出しが終わったバッファ（buffer 1）を、キューの最後に加え（enqueue）、そして再度データで埋められる状態にします。 手順5で、Audio Queueは再びコールバックを呼び、満タンとなった次のバッファ（buffer 2）を渡します。 手順6で、コールバックはこのバッファの中身を音声ファイルに書き出します。 この定常データ取得状態（looping steady state）は、ユーザーが録音を停止するまで続けられます。

再生の場合、Audio Bufferの1つが、スピーカなどの出力装置に送られます。 Buffer Queue中の残りのバッファは、現在使用中のバッファの後ろに並べられ、再生される番を待ちます。

Audio Queueは再生される順番に、音声データを入れるバッファをコールバックに渡します。 コールバックは新しい音声データを読み込みこんでバッファへと格納し、それからバッファをキューの最後尾へと追加します（enqueue）。 図1-4はAudio Queueを用いた再生作業の方法を示しています。

図1-4 再生プロセス

図1-4の手順1で、アプリケーションは再生用Audio Queueの準備をします。 アプリケーションは、個々のAudio Queue Bufferのために1度コールバックを呼び出し、それらを音声データで満たしBuffer Queueへと追加します。 このデータ充填作業は、アプリケーションがAudioQueueStart関数を呼んだ際（手順2）、再生が直ぐに始まる事を保証します。

手順3で、Audio Queueは最初のバッファ（buffer 1）を出力に送ります。

最初のバッファが再生されると直ちに、再生用Audio Queueは定常データ取得状態（looping steady state）へと移行します。 Audio Queueは次のバッファ（buffer2）の再生を開始し（手順4）、コールバックを呼び（手順5）、先ほど再生されたバッファ（buffer 1）を渡します。 手順6で、コールバックはそのバッファを音声ファイルからのデータで埋め、再生に向けバッファをキューに追加します。

Audio Queue Bufferは必ず、キューに追加された順番で再生されます。 しかし、Audio Queue ServiceはAudioQueueEnqueueBufferWithParameters関数で、この再生過程の制御を可能としています。 この関数で出来る事は以下の通りです:

• バッファを再生する正確な時間の設定。これにより同期に対応します。
• Audio Queue Bufferの開始・終了フレームの調整（trim）。これにより先頭や終端の無音部分を除去できます。
• バッファ単位による再生利得の設定（Set the playback gain at the granularity of a buffer.）

再生利得に関するより詳しい情報は、“Audio Queueのパラメータ”をご覧下さい。 AudioQueueEnqueueBufferWithParameters関数の完全な解説については、Audio Queue Services Referenceをご覧下さい。

典型的に、Audio Queue Serviceを利用したプログラミング作業の大部分が、Audio Queueコールバック関数の記述に費やされます。

録音中や再生中は、Audio QueueコールバックはAudio Queueによって繰り返し呼び出されます。 呼び出し間隔（the time between calls）は、Audio Queueのバッファ容量に依存し、通常、0.5秒〜3、4秒（several seconds）程度の範囲になります。

Audio Queueコールバックの責任の1つは、それが録音か再生かに拘らず、Buffer QueueへAudio Queue Bufferを返す事です。 コールバックは、AudioQueueEnqueueBuffer関数を用いて、バッファをBuffer Queueの最後へ加えます。 再生の場合は、必要とあればその代わりに、“再生過程の制御”で解説したAudioQueueEnqueueBufferWithParameters関数を使う事ができます。

本項は、あなたが記述するであろう、ディスク上のファイルへ録音するという一般的なコールバックを紹介します。 以下はAudioQueue.hヘッダファイルで宣言されている、録音用Audio Queueコールバックのプロトタイプです:

AudioQueueInputCallback (
    void                               *inUserData,
    AudioQueueRef                      inAQ,
    AudioQueueBufferRef                inBuffer,
    const AudioTimeStamp               *inStartTime;
    UInt32                             inNumberPacketDescriptions,
    const AudioStreamPacketDescription *inPacketDescs
);

コールバック呼び出しにおいて、録音用Audio Queueは、コールバックが前に続く次の音声データ集合を音声ファイルに書き出すために必要となる、全ての情報を提供します:

• inUserData は通常、Audio Queueとそのバッファ用のステータス情報、データ書き込み先のファイルを表すAudio Fileオブジェクト（AudioFileID型）、そしてそのファイルの音声データ形式を含む、あなたの設定した独自の構造体です。
• inAQ は、コールバックを呼び出したAudio Queueです。
• inBuffer は、Audio Queueによって新しく埋められたAudio Queue Bufferで、コールバックがディスクに書き出すために必要となる新しいデータが含まれています。このデータは、（inUserData引数で渡される）独自構造体に含まれる、あなたが指定した音声データ形式情報に合わせて、既に形式が整えられています。より詳しい情報については、“コーデックと音声データ形式を使う”をご覧下さい。
• inStartTime は、バッファの最初のサンプルのサンプル時間です。基本的な録音では、このパラメータを使う必要はないでしょう。
• inNumberPacketDescriptions は、inPacketDescs引数で記述されるパケットの番号です。VBR（可変ビットレート）形式で記録する場合、Audio Queueがこのパラメータをコールバックに提供します。そして、これを順番にAudioFileWritePackets関数に渡します。CBR（固定ビットレート）形式では、パケット記述子は使いません。CBR記録の場合、Audio Queueは本引数とinPacketDescs引数をNULLにします。
• inPacketDescs は、バッファ中のサンプルと合致するパケット記述子が設定されます。繰り返しになりますが、音声データがVBR形式の場合、Audio Queueはこのパラメータに値を提供するので、コールバックはこれをAudioFileWritePackets関数（Audiofile.hヘッダで宣言）に渡します。

録音コールバックのより詳しい情報については、本資料の“音声の記録”をご覧下さい。また、合わせてAudio Queue Services Referenceもご覧下さい。

本項は、あなたが記述するであろう、ディスク上のファイルから音声を再生するという一般的なコールバックを紹介します。 以下はAudioQueue.hヘッダファイルで宣言されている、再生用Audio Queueコールバックのプロトタイプです:

AudioQueueOutputCallback (
    void                  *inUserData,
    AudioQueueRef         inAQ,
    AudioQueueBufferRef   inBuffer
);

コールバック呼び出しにおいて、再生用Audio Queueは、コールバックが次の音声データ集合を音声ファイルから読み出すために必要となる、全ての情報を提供します:

• inUserData は通常、Audio Queueとそのバッファ用のステータス情報、データ読み込み元のファイルを表すAudio Fileオブジェクト（AudioFileID型）、そしてそのファイルの音声データ形式を含む、あなたの設定した独自の構造体です。再生用Audio Queueでは、コールバックはこの構造体中に要素を設けて、現在のパケット番号（packet index）を保持しなければなりません。
• inAQ は、コールバックを呼び出したAudio Queueです。
• inBuffer は、Audio Queueによって生成されたAudio Queue Bufferで、コールバックが再生中のファイルから次のデータ集合を読み、そのデータを格納するために使用されます。

アプリケーションがVBRのデータを再生する場合、コールバックは読み込んだ音声データのパケット情報を必要とします。 これにはAudioFile.hヘッダファイルで宣言されている、AudioFileReadPackets関数を呼びます。 それから、再生用Audio Queueがパケット情報を利用できるように、それを独自データ構造体の中に設置します。

再生用コールバックのより詳しい情報は、本資料の“音声の再生”をご覧下さい。また、併せて Audio Queue Services Reference もご覧下さい。

Audio Queue Serviceは、必要とあらば音声形式の変換にコーデック（音声データの符号化/復号を行うコンポーネント）を使用します。 録音、再生アプリケーションはインストールされているコーデックの、全ての音声形式を使う事が出来ます。 様々な音声形式を扱うために、独自のコードを記述する必要はありません。 具体的に言うと、コールバックはデータ形式について知る必要がありません。

コーデックが作用する様子を見ていきましょう。 各々のAudio Queueは、AudioStreamBasicDescription構造体で表現される、音声データ形式を持ちます。 あなたが−構造体のmFormatIDフィールドで−形式を指定すると、Audio Queueは適切なコーデックを使用します。 更にまた、標本化周波数やチャンネル数を指定すると、同様に反映されます。 “音声の記録”や“音声の再生”で、音声データ形式の設定例を見る事ができます。

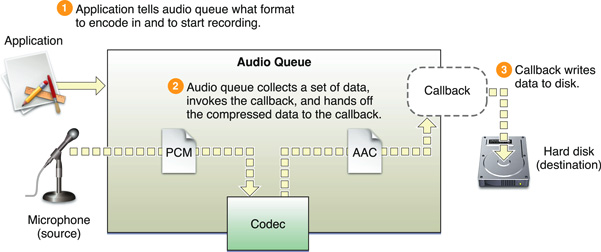

録音用Audio Queueは、図1-5に示すようにインストール済みのコーデックを使用します。

図1-5 録音中の音声形式の変換

図1-5の手順1で、アプリケーションはAudio Queueに録音の開始を伝え、そしてまた、使用するデータ形式も伝えます。 手順2で、Audio Queueは新しい音声データを取得し、あまたが指定した形式に基づくコーデックを使い、データを変換します。 それからAudio Queueはコールバックを呼び、変換済み音声データを含むバッファを渡します。 手順3で、コールバックは変換済み音声データをディスクへ書き出します。 もう一度言いますが、コールバックはデータ形式について知っている必要はないのです。

再生用Audio Queueは、図1-6に示すようにインストール済みのコーデックを使用します。

図1-6 再生中の音声形式の変換

図1-6の手順1は、アプリケーションがAudio Queueに再生の開始を伝え、そしてまた、再生する音声ファイルが持つでデータ形式も伝えます。 手順2で、Audio Queueがコールバックを呼び出し、音声ファイルからデータを読み込みます。 コールバックはそのデータを、読み込んだままの形式でAudio Queueに渡します。 手順3で、Audio Queueは適切なコーデックを使用し、音声を出力先へと送ります。

Audio Queueは、Mac OS Xが最初から対応しているものだろうが、サードパーティが提供したものだろうが、インストール済みの全コーデックを使う事が出来ます。 使用するコーデックを指定するには、Audio QueueのAudioStreamBasicDescription構造体に、4文字から成るコーデックIDを設定します。 この設定例は“音声の記録”で見る事が出来ます。

Mac OS Xは、CoreAudioTypes.hヘッダファイルで宣言され、Core Audio Data Types Referenceで明文化されている、形式ID列挙子一覧からわかるように、広範囲に渡る音声コーデックを持ちます。 あなたは、Audio ToolboxフレームワークのAudioFormat.hヘッダファイルに含まれるインタフェースを用いて、システムで利用可能なコーデックの中から決定することができます。 Fiendishthngsアプリケーションを使って、システムの持つコーデックを表示することが出来ます。このサンプルコードはhttp://developer.apple.com/samplecode/Fiendishthngs/にあります。

Audio Queueの一生は、生成（creation）で始まり開放（disposal）で終わります。 アプリケーションはこのライフサイクルの管理と、Audio Queueの状態の制御をAudioQueue.hヘッダファイルで宣言される、6つの関数で行います:

• 開始（AudioQueueStart）- 録音/再生の初期化のために呼びます。
• 準備（AudioQueuePrime）- 再生において、Audio Queueが再生に必要なデータを直ぐに利用できる事を保証するために、AudioQueueStartを呼ぶ前に呼びます。この関数は録音には関係ありません。
• 停止（AudioQueueStop）- Audio Queueのリセット（後述のAudioQueueResetの解説をご覧下さい）と、録音/再生を停止するために呼びます。再生用Audio Queueのコールバックは、再生するデータが無くなった時に本関数を呼び出さなければなりません。
• 一時停止（AudioQueuePause）- バッファに影響を与えたり、Audio Queueをリセットする事なく録音/再生を一時停止するために呼びます。再開するにはAudioQueueStart関数を呼びます。
• 更新（AudioQueueFlush）- 最後のAudio Queue Bufferのエンキューが終わった後で、全てのバッファ済みデータと処理中の全音声データが、確実に録音/再生されるように呼び出します。
• リセット（AudioQueueReset）- 前もって決められていた使用予定（previously scheduled use）から全てのバッファを削除し、直ちにAudio Queueを停止する（silence）と共に、全デコーダとDSPの状態をリセットするために呼びます。

AudioQueueStop）は、同期モードと非同期モードで使う事ができます:

• 同期停止は、バッファリング中の音声データ（の有無）に関係なく、直ちに停止します。
• 非同期停止は、キューにあるバッファの再生/録音の完了後に停止します。

Audio Queueの同期/非同期停止の詳しい情報も含め、これら関数の完全な解説はAudio Queue Services Referenceをご覧下さい。

Audio Queueはパラメータと呼ばれる、変更可能な設定を持ちます。 それぞれのパラメータは、キーとなる列挙定数と、値となる浮動小数点値を持ちます。 通常、パラメータは再生で使用され、録音では使用されません。

Mac OS X v10.5で、唯一使用可能なAudio Queueパラメータは、利得（gain）です。 このパラメータの値の設定や取得は、kAudioQueueParam_Volume定数を使い、0.0の無音から1.0の単位利得（unity gain）までの値が利用できます。

アプリケーションがAudio Queueパラメータを設定するには、2つの方法があります:

• AudioQueueSetParameter関数を用いてAudio Queue単位で設定する。これによる設定の変更はAudio Queueに対して直接行われます。この変更は直ぐに反映されます。
• AudioQueueEnqueueBufferWithParameters関数を用いて、Audio Queue Buffer単位で設定する。

#未訳:This lets you assign audio queue settings that are, in effect, carried by an audio queue buffer as you enqueue it. この変更はAudio Queue Bufferが再生を開始したときに反映されます。

どちらの場合も、Audio Queueのパラメータ設定は、それらを変更するまで持続（remain）します。

AudioQueueGetParameter関数で、いつでもAudio Queueの現在のパラメータ値にアクセスできます。 パラメータ値の設定/取得に関係する関数の完全な解説は、Audio Queue Services Referenceをご覧下さい。
