機材が揃ったので、サーバ/クライアント直結40GBASE-SR4ネットワークを構築する。

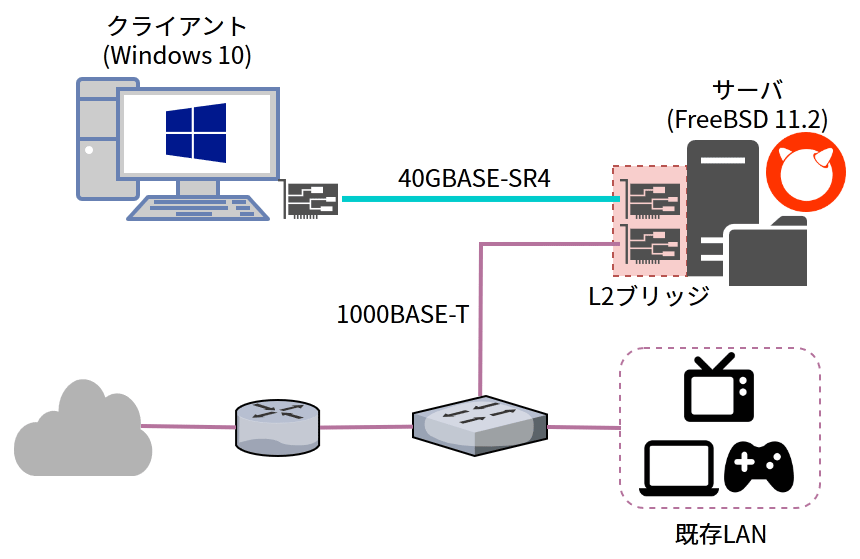

ネットワーク概略図を示す。

クライアントとサーバを40GBASE-SR4で直結し、サーバで40GbEのI/Fと1GbEのI/Fをブリッジする。こうすることで、40GbE対応スイッチがなくとも、40GbEによる高速化の恩恵を受けつつ既存の1000BASE-Tネットワークとの相互運用が実現できる。当然ながら、サーバが落ちてるとクライアントのネットワークも使えなくなってしまうが、うちでは常時稼働させてるので殆ど問題ない。いざって時はクライアントを従来通り1000BASE-Tで繋げばいいだけだし、そこは割り切る。

40GbEといっても恐るるなかれ、ネットワークカードは何の変哲もないPCI-Expressカードだ。ビデオカード等を取り付ける要領でマシンにNICを挿し、ドライバをインストールすればよい。

FreeBSD（サーバ側）では/boot/loader.confに以下の1行を追加し再起動すると、mlxen0/mlxen1というネットワークデバイスが生えてくる。

mlx4en_load="YES"

40GbEと1GbEのブリッジは/etc/rc.confに以下の設定を追加する。このサーバではsshやSambaなどのサービスを提供しているので、igb0のIPアドレスをbridge0に付け替える。ブリッジにIPアドレスを振る場合は、必ずブリッジそのもの（ここではbridge0）に対して行う。ブリッジメンバ（ここではigb0）に振ると、一見動いているように見えてブロードキャストは到達するのにユニキャストは到達しない、といった非常に分かりにくい問題を誘発することになる。

cloned_interfaces="bridge0"
ifconfig_bridge0="ether XX:YY:ZZ:00:00:01 addm igb0 addm mlxen0 up"
ifconfig_bridge0_alias0="inet 192.168.0.1 netmask 255.255.255.0"
ifconfig_igb0="up"
ifconfig_mlxen0="up"

うまくブリッジが出来上がればifconfigが↓こんな感じになる。bhyve用のブリッジも兼用してるのでtapも刺さってるのは無視してくだしあ。

$ ifconfig bridge0
bridge0: flags=8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> metric 0 mtu 1500
        description: vm-public
        ether XX:YY:ZZ:00:00:01
        inet 192.168.0.1 netmask 0xffffff00 broadcast 192.168.0.255
        nd6 options=9<PERFORMNUD,IFDISABLED>
        groups: bridge vm-switch viid-4c918@
        id 00:00:00:00:00:00 priority 32768 hellotime 2 fwddelay 15
        maxage 20 holdcnt 6 proto rstp maxaddr 2000 timeout 1200
        root id 00:00:00:00:00:00 priority 32768 ifcost 0 port 0
        member: tap1 flags=143<LEARNING,DISCOVER,AUTOEDGE,AUTOPTP>
                ifmaxaddr 0 port 8 priority 128 path cost 2000000
        member: tap0 flags=143<LEARNING,DISCOVER,AUTOEDGE,AUTOPTP>
                ifmaxaddr 0 port 7 priority 128 path cost 2000000
        member: mlxen0 flags=143<LEARNING,DISCOVER,AUTOEDGE,AUTOPTP>
                ifmaxaddr 0 port 4 priority 128 path cost 500
        member: igb0 flags=143<LEARNING,DISCOVER,AUTOEDGE,AUTOPTP>
                ifmaxaddr 0 port 1 priority 128 path cost 2000000

Windows（クライアント側）はふつーのEthernet設定の要領で、ConnectX-3のネットワークプロパティでIPアドレス等を設定してやればよい。サーバ側の設定が問題なければ、今までと同じように通信が行えるはず。

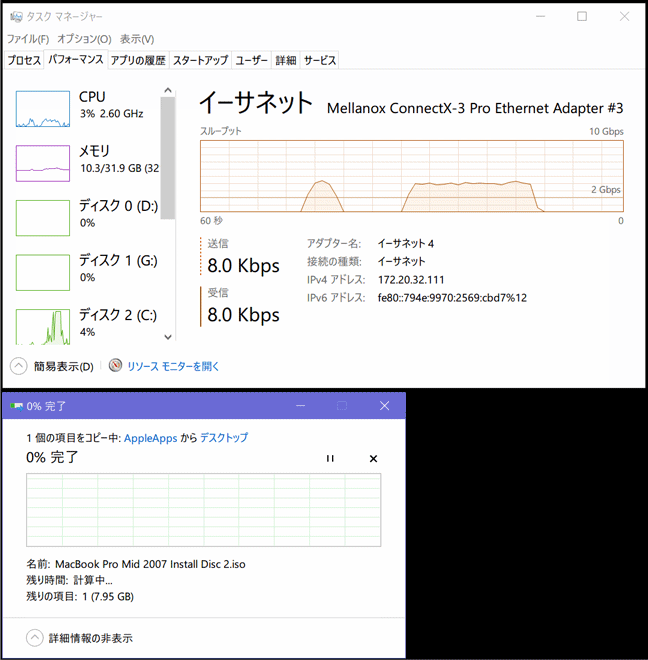

最後にSambaでファイルコピーを行ったGIF動画を貼っておく。サーバのSSD（Intel DC S3500シリーズ）の速度がボトルネックとなり10Gb/秒にも満たないが、素敵な速さだ。
