AT-x510-28GTXあれこれ

先達の解析によれば、デバイスファイルに値を書き込むとファンの回転数をソフト的に変更できるそうで。その知見をありがたく使わせていただく。

回転数制御スクリプトを用意。エディタはCtrl-Kの後にSキーで保存、Ctrl-Cで終了。

# edit fan.sh
---- 中身：ここから ----
#!/bin/sh

# 低回転エラー避け
echo 1000 > /sys/class/hwmon/hwmon0/device/fan1_min

# 回転速度を0-255で指定
echo 64 > /sys/class/hwmon/hwmon0/device/pwm1_auto_point1_pwm
echo 64 > /sys/class/hwmon/hwmon0/device/pwm1_auto_point2_pwm

# 以下、メモ
#cat /sys/class/hwmon/hwmon0/device/pwm1_auto_channels_temp
#cat /sys/class/hwmon/hwmon0/device/pwm1_auto_point1_pwm
#cat /sys/class/hwmon/hwmon0/device/pwm1_auto_point2_pwm
#cat /sys/class/hwmon/hwmon0/device/pwm1_enable
#cat /sys/class/hwmon/hwmon0/device/pwm1_freq
#cat /sys/class/hwmon/hwmon0/device/pwm1
---- 中身：ここまで ----

スクリプト実行

# activate fan.sh

正しく記述できていれば、ファンが静かになる。

#show system environment
Environment Monitoring Status
（略）
Resource ID: 3  Name: x510-28GTX
ID  Sensor (Units)                      Reading  Low Limit High Limit Status
1   Fan: Fan 1 (Rpm)                       1929       1000        -       Ok
2   Voltage: 1.8V (Volts)                 1.806      1.617      1.978     Ok
3   Voltage: 1.0V (Volts)                 0.998      0.896      1.099     Ok
4   Voltage: 3.3V (Volts)                 3.282      3.028      3.545     Ok
5   Voltage: 5.0V (Volts)                 5.099      4.477      5.498     Ok
6   Voltage: 1.2V (Volts)                 1.184      1.072      1.318     Ok
7   Temp: CPU (Degrees C)                    51        -11         80     Ok

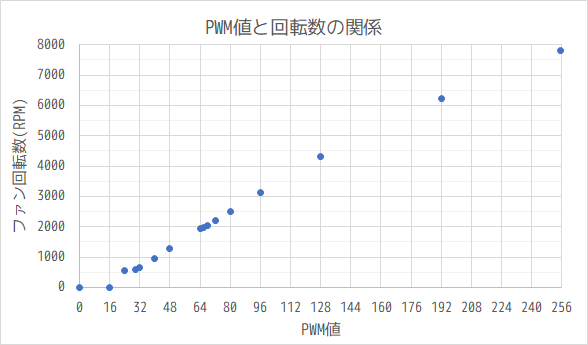

書き込む値と回転数の関係は下表な感じ。PWM値と回転数はおおむね比例するようだ。

電源を切るとファン制御も無効になってしまうので、電源投入時に上記スクリプトを実行するトリガーを仕掛ける（動作未確認）

conf t
trigger 数値
type reboot
script 数値 fan.sh
active

show runでトリガーが追加されてるか確認し、コンフィグを保存する。

CLIはCiscoに似ている。

特権EXECモードに移行

awplus> enable

グローバルコンフィグモードに移行

awplus# configure terminal

スタック無効化

awplus(config)#no stack 1 enable
Warning: this will disable the stacking hardware on member-1.
Are you sure you want to continue? (y/n): y
awplus(config)#03:27:03 awplus VCS[1049]: Deactivating Stacking Ports on stack member 1

ポートをエッジポートにする。spanning-tree portfastも同じ効果。

awplus(config)#interface port1.0.1-port1.0.12
awplus(config-if)#spanning-tree edgeport

VLAN作成

awplus(config)#vlan database
awplus(config-vlan)#vlan 32,33
awplus(config-vlan)#do show vlan all
VLAN ID  Name            Type    State   Member ports
                                         (u)-Untagged, (t)-Tagged
======= ================ ======= ======= ====================================
1       default          STATIC  ACTIVE  port1.0.1(u) port1.0.2(u) port1.0.3(u)
                                         port1.0.4(u) port1.0.5(u) port1.0.6(u)
                                         port1.0.7(u) port1.0.8(u) port1.0.9(u)
                                         port1.0.10(u) port1.0.11(u)
                                         port1.0.12(u) port1.0.13(u)
                                         port1.0.14(u) port1.0.15(u)
                                         port1.0.16(u) port1.0.17(u)
                                         port1.0.18(u) port1.0.19(u)
                                         port1.0.20(u) port1.0.21(u)
                                         port1.0.22(u) port1.0.23(u)
                                         port1.0.24(u) port1.0.25(u)
                                         port1.0.26(u)
32      VLAN0032         STATIC  ACTIVE
33      VLAN0033         STATIC  ACTIVE

VLANに名前を付ける

awplus(config-vlan)#vlan 32 name TKY_Main
awplus(config-vlan)#vlan 33 name TKY_Trust
awplus(config-vlan)#do show vlan all
VLAN ID  Name            Type    State   Member ports
                                         (u)-Untagged, (t)-Tagged
======= ================ ======= ======= ====================================
1       default          STATIC  ACTIVE  port1.0.1(u)　port1.0.2(u) port1.0.3(u)
（略）
32      TKY_Main         STATIC  ACTIVE
33      TKY_Trust        STATIC  ACTIVE

ポートVLANの設定（ポートをVLANに所属させる）

awplus(config)#interface port1.0.25
awplus(config-if)#switchport mode access
awplus(config-if)#switchport access vlan 33

VLAN ID  Name            Type    State   Member ports
                                         (u)-Untagged, (t)-Tagged
======= ================ ======= ======= ====================================
1       default          STATIC  ACTIVE  port1.0.1(u) port1.0.2(u) port1.0.3(u)
（略）
32      TK0_Main         STATIC  ACTIVE
33      TY0_Trust        STATIC  ACTIVE  port1.0.25(u)

VLANインタフェースにIPアドレスを割り当てる

awplus(config)#interface vlan33
awplus(config-if)#ip address 172.16.33.254/24

DHCPリレーの設定

VLANインタフェース毎にサーバアドレスを指定してやる。

awplus(config)#interface vlan33
awplus(config-if)#ip dhcp-relay server-address 172.16.32.1

ネームサーバの指定。3アドレスまで追加可能。

awplus(config)#ip name-server 172.20.32.1
awplus(config)#ip name-server 1.1.1.1
awplus(config)#do show ip name-server
172.20.32.1
1.1.1.1

DNSリレーの設定

awplus(config)#ip dns forwarding

DNSキャッシュの設定

awplus(config)#ip dns forwarding cache size 500 time 1800
